当输入电压从50V飙升到300V时，如何保持电源稳定？本设计实例介绍一款以反激式(Flyback)拓扑架构打造的高可靠、高效率隔离式DC-DC转换器。它能处理50V至300V DC的宽输入电压范围，非常适合工业、汽车或可再生能源等输入电压波动频繁的应用。

为了实现多输出稳压，本设计特别定制了一颗多输出反激式变压器，能提供共用接地的5V/0.5A与3.3V/0.5A输出，另具备一组独立隔离的16V/0.3A输出，可用于控制、反馈或模拟电路。

电路分析

图1显示整体电源的电路原理图。虽然乍看之下电路十分复杂，但让我一步一步地将它拆解说明。

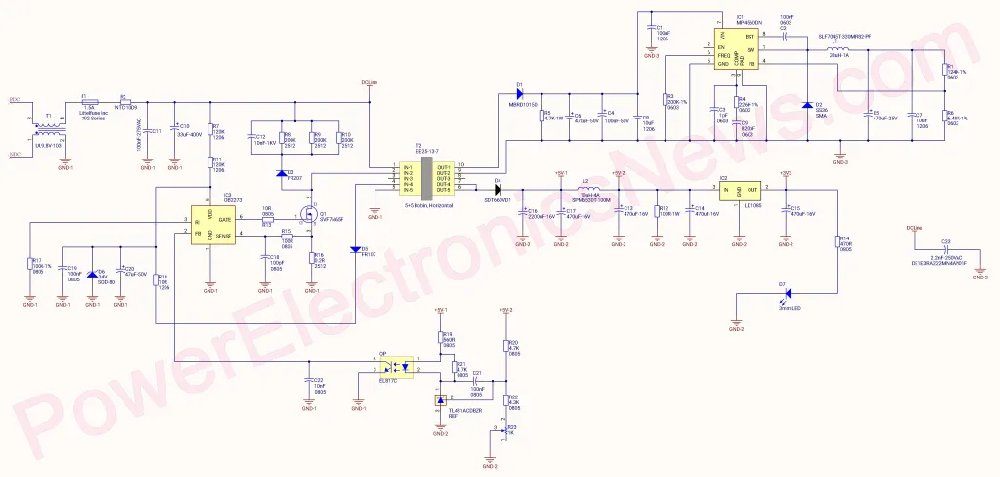

图1：隔离式DC-DC转换器电路原理图。

T1为UU9.8共模扼流圈，用来降低共模噪声。F1是一颗1.5A保险丝，用于保护电路。C10用于降低输出电压纹波，而C11则抑制高频噪声。R7与R11为控制器提供启动电流。由于高压或高功率电阻价格昂贵，因此本设计以两颗普通电阻串联分压，以分担高输入电压。

RCD缓冲电路由R8、R9、R10、C12与D3组成。缓冲电路主要用于抑制因变压器漏感所产生的高压尖峰与振铃现象，以保护开关MOSFET(Q1)。若缓冲电路设计得当，亦能有效降低导通时的电磁辐射干扰。

IC3为OB2273 SOT23-6控制器，可以称之为整个电路的核心。根据其资料手册描述：“OB2273是一款高集成度的电流模式PWM控制IC，针对高性能、低待机功耗与具成本效益的离线反激式转换器应用进行优化。其PWM开关频率在正常工作时为内部固定，并被调整到一个狭窄的范围内。在无负载或轻负载条件下，IC会进入延伸Burst Mode以最小化开关损耗，从而达成更低的待机功耗与更高的转换效率。OB2273具有低启动电流与低操作电流特性，确保可靠的上电启动与低功耗待机设计。该芯片具备完整的自动复归保护机制，包括逐周期电流限制(OCP)、过载保护(OLP)、VDD欠压锁定(UVLO)，并提供锁存关断保护，如过温保护(OTP)与过压保护(OVP，可固定或可调)。此外，借由On-Bright专有的频率重排技术，EMI性能显著提升；20kHz以下的音频能量被最小化，工作时可消除其中的噪声。”

由于IC3的工作电流远高于其启动电流，因此通过变压器的辅助绕组供电是更有效率的方式。D5负责整流辅助电压，C19与C20则用以降低电源轨的纹波与噪声。D6为24V稳压二极管，用以确保供应电压维持在约24V附近。若电压高于典型值28V，控制器将启动过压保护机制。

R16为电流检测电阻，用于过电流保护，例如当输出短路时能实时检测。R17则用于设定控制器的开关频率(约65kHz)。

光耦合器OP为EL817 (或XX817)，与TL431 (REF)分流稳压器共同构成隔离式反馈回路。R23为微调电位器，用于补偿变压器绕线误差，因为在原型阶段多数人会手工绕制变压器并进行初步测试。

D4为SDT660VD1肖特基二极管，用于整流高频交流(AC)电压。C16-C17、L2与C13-C14构成CLC (π型)滤波器，用以抑制开关噪声。R12作为假负载(dummy load)，用于在极端情况下(如5V/3.3V输出无负载而16V输出全负载时)稳定整体输出电压。IC2为LD1085低压降线性稳压器(LDO)，提供稳定的3.3V输出。C15负责稳定IC2输出，D7则作为电源指示灯，用于显示电源输出状态正常(表示电源供应器工作良好)。

在16V输出部分，D1为MBRD10150肖特基二极管，R5则为假负载以稳定输出。C4、C6与C8则用于降低输出噪声。IC1为MP4560降压转换芯片，设定输出为16V，开关频率约为500kHz。此外，MPS DC-DC Designer为Monolithic Power Systems提供的设计与模拟工具，可用于计算与仿真MP4560等芯片的转换特性与电路表现。

变压器

本设计建议使用EE25-13-7铁氧体磁芯，搭配5+5 (每侧5个引脚)的水平线圈架。初级绕组使用0.5mm漆包线共绕制31匝。考虑气隙大小，初级电感应约为146µH。图2显示了变压器的绕线方式与相关细节。

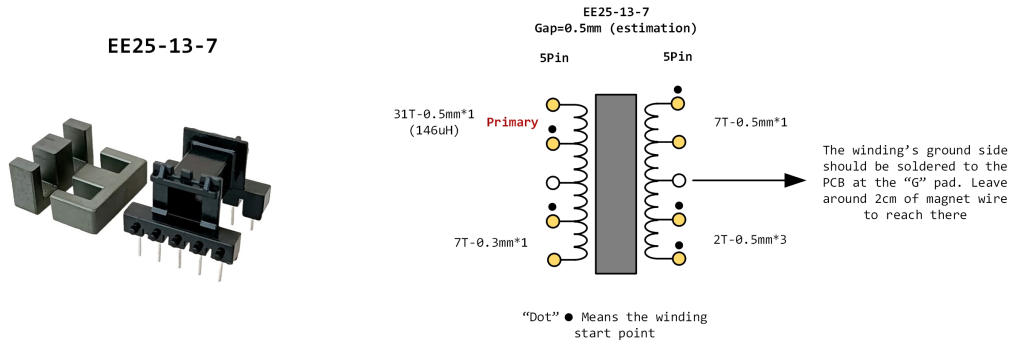

图2：EE25变压器与绕组结构。

首先从初级绕线开始，可以顺时针或逆时针绕制。初级完成后，将磁芯安装到线圈架中，并使用LCR表测量初级电感。如果LCR表可设定测试频率，最佳测试频率为65kHz(即变压器的开关频率)；若无法设定，则可选择40kHz作为替代。接着研磨磁芯中间(如图3所示)，并持续测量电感值，直到达到最接近146µH的数值为止。允许存在微小误差，这不会影响整体工作。完成后，于初级绕组外包覆2至3圈变压器绝缘胶带，然后再依据极性标记完成其余三组绕线，最后组合磁芯并将变压器焊接至PCB上。

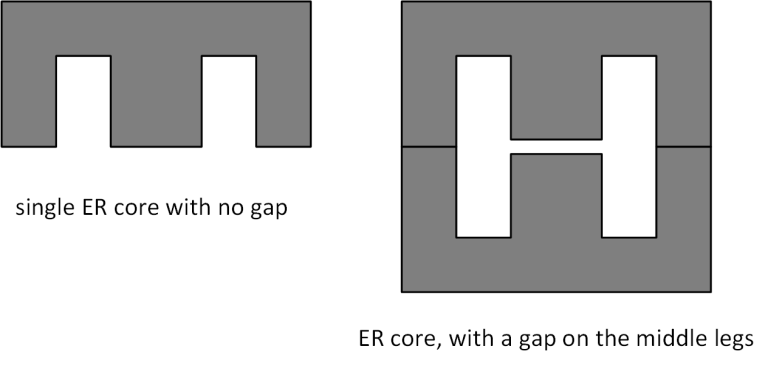

图3：中间带气隙的铁氧体磁芯。

PCB布局

图4显示该电源的双层PCB设计，包含SMD与通孔组件。部分电源模块制造商会为了节省成本采用单层PCB，但我建议采用双层设计，因其在电气性能与EMI控制上有显著优势。

布线重点与设计建议：

• MOSFET漏极至变压器的走线应保持最短且最宽，以降低寄生电感。

• 旁路电容(C19与C20)应尽量靠近VCC引脚放置。

• 缓冲(钳位)电路应尽可能靠近变压器。

• 与Y电容相连的走线应保持最短，以降低共模噪声路径。

• 次级侧(肖特基二极管与靠近变压器接地端的滤波电容)的回路面积应小，避免高频辐射。

• 对部分电容引脚施加热隔离，以防止铜箔热传导导致电容寿命缩短。

• 采用大面积接地层以减少接地阻抗与噪声。

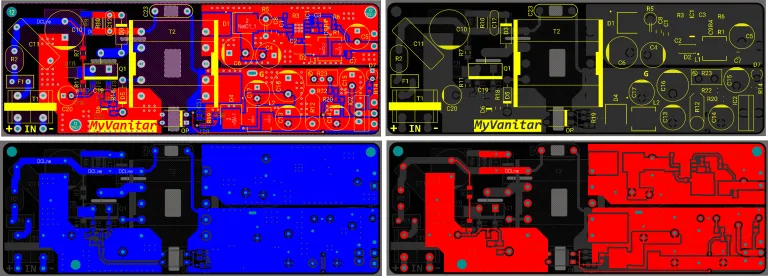

图4：隔离式DC-DC转换器双层PCB布局图。

组装

如图5所示，PCB焊接可使用一般烙铁完成，但若具备微型焊接台则更为理想。焊接完成后，请使用99%异丙醇清洁焊剂残留，特别是靠近高压组件的区域。残留助焊剂可能导致短路、异常行为或工作不稳定。

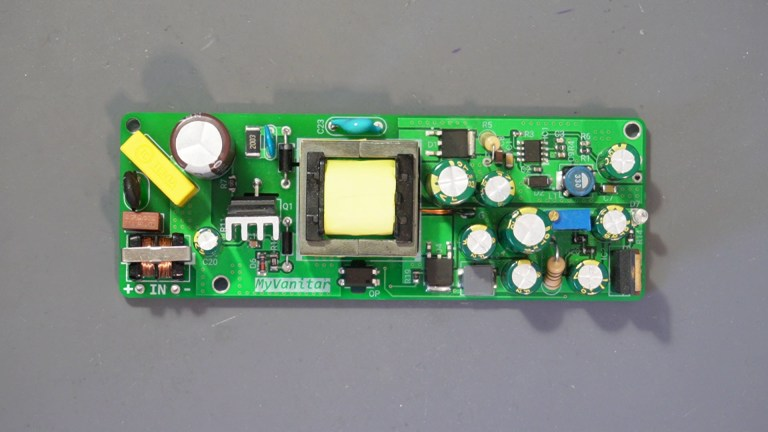

图5：隔离式DC-DC转换器组装完成的PCB。

测试

在测试阶段，我使用自制DC电源模块与Siglent SDL1020，测试输出电压与稳压性能，分别在输入为50V与300V的极限条件下操作。为了产生所需直流(DC)输入电压，我利用可调交流变压器(VARlAC)调整交流电压，再通过桥式整流器将其转换为DC。这样的AC-DC转换电路会在输入端产生一定程度的纹波，有助于验证电源对输入噪声的耐受性。测试结果显示，本电源能在整个输入范围内维持稳定工作(如图6所示)。

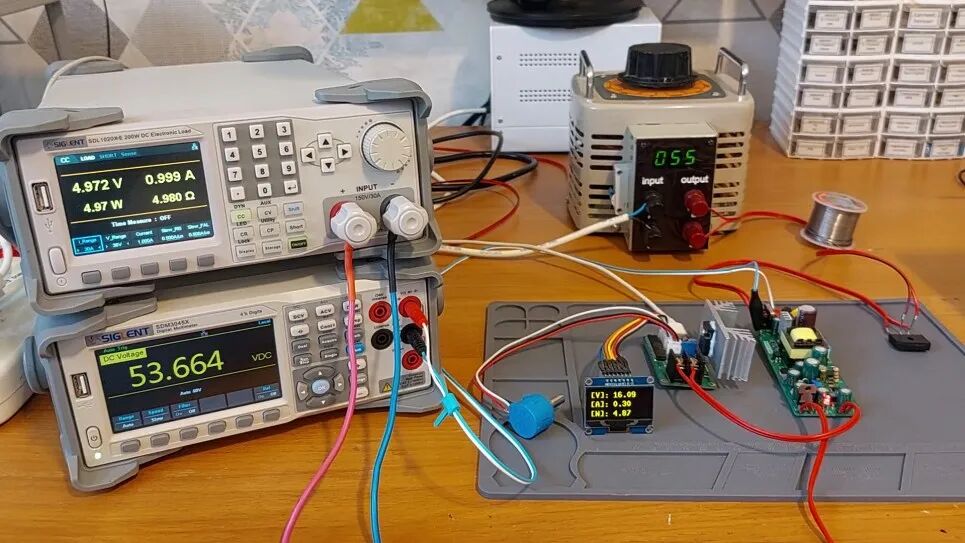

图6：针对输入电压变化的电源稳定性测试。

接下来的测试针对变压器初级侧的开关波形(探测点为MOSFET的漏极至接地)，主要观察Vp-p电压振幅以及高压尖峰与振铃的形状。我使用Micsig 150MHz DP701高压差分探头进行此测量。

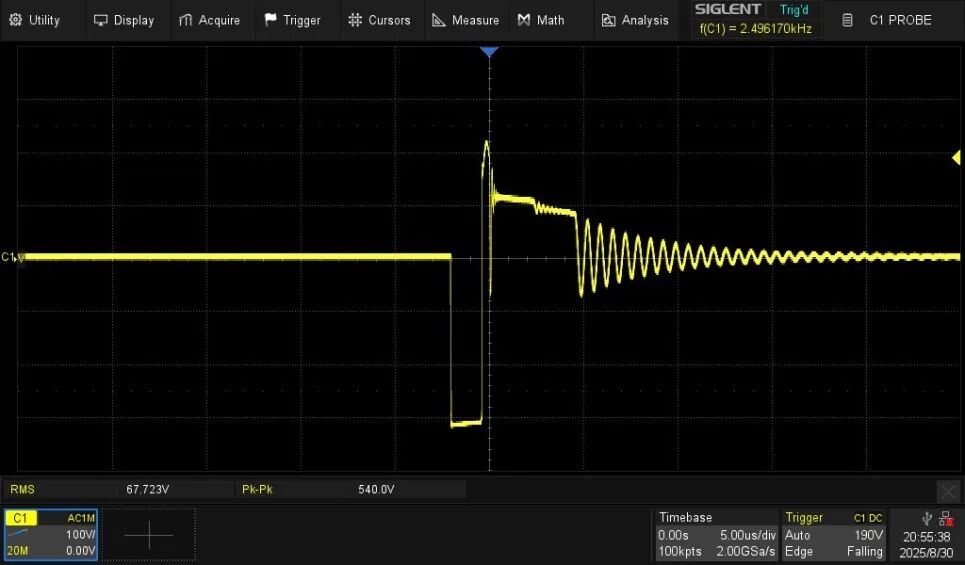

需要特别注意的是，多数示波器并非隔离式前端，而是使用交流电源地线作为接地参考(示波器外壳与探头接地相连)，若将探头接地端误接至主电源线，可能导致电路、示波器全数损坏甚至操作人员发生危险(如图7所示)。在最大负载条件下测量到的波形Vp-p电压约为540Vp-p (见图8)。

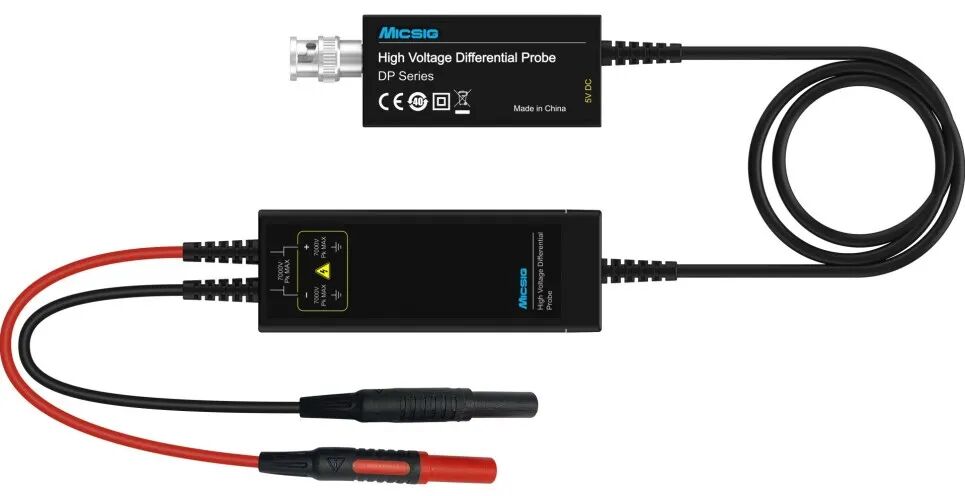

图7：Micsig DP701高压差分探头，用于观察高压尖峰。

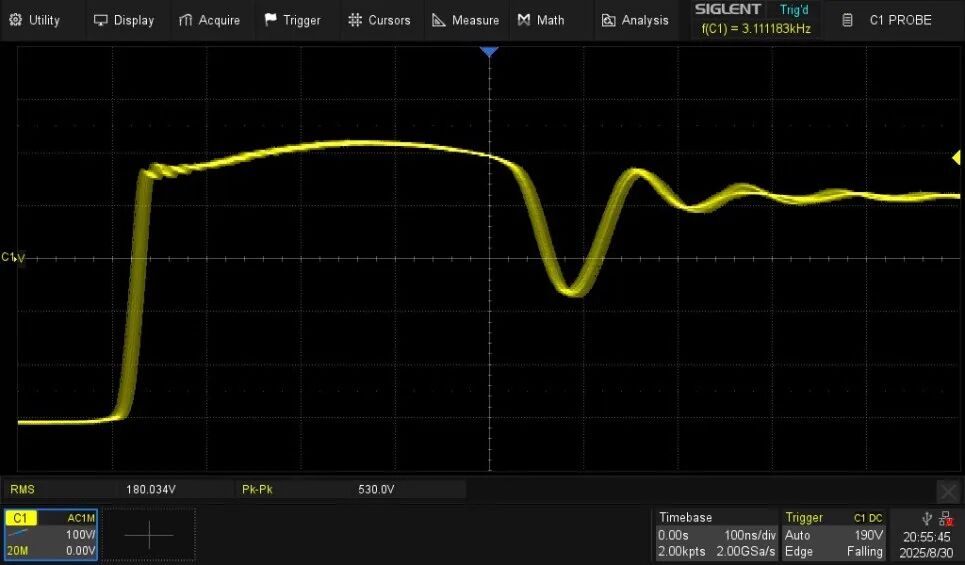

接着，图9展示了放大后的振铃波形，用以检查缓冲电路的抑制效果(通过调整Time/Div旋钮观察)。从波形可见并无明显尖峰或高频成分，这表示RCD缓冲电路有效地完成阻尼任务。此结果同时说明该设计在传导干扰测试中也不会出现问题。

图9：缓冲电路波形与振铃(无尖锐边缘或高频噪声)。
